  污泥打散机，包括：打散机体、旋转电机、转动轴、打散桨装置和出料输送带机，所述打散机体两侧设有污泥进料通道，所述打散机体中央设有转轴套管，所述旋转电机设于所述转轴套管底部，所述旋转电机上端连接所述转动轴，所述打散桨装置安装设置于所述转动轴上，所述转动轴上至少设置有两个打散桨装置，所述打散桨装置上安装固定有水平放置的打散桨叶，所述污泥进料通道上端设有污泥进料口，所述污泥进料通道下端设有污泥出料口，所述出料输送带机设于所述污泥出料口下端。通过上述方式，本发明能够将大块污泥进行多次打散工序输送出细散污泥，结构简单紧凑，设计合理，为后续污泥处理提供方便。

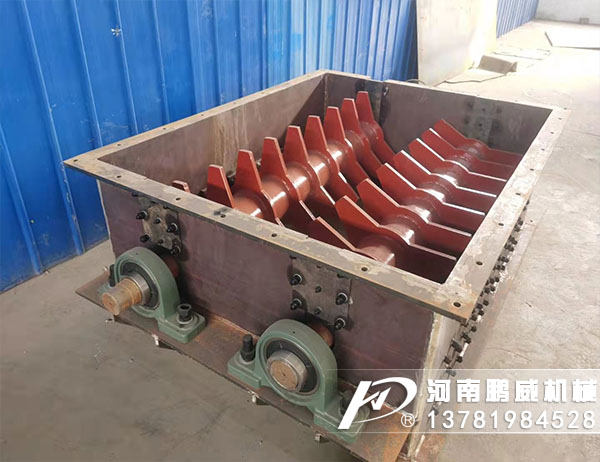

    污泥打散机是在污泥烘干过程中针对煤泥、污泥等高水分、高黏度、易结团的特性而设计的专用打散装置。由于污泥打散装置的存在，大块状的污泥块可以被打散成细散的污泥粒，使得被打散后的污泥粒在稍后污泥干燥时更容易被烘干，在高温热风中由于污泥粒被打散后增加了有效面积并且分布均匀，增加了物料与热风间的吸热面积和相对速度，更利于烘干。但传统的污泥打散机只能粗略的对污泥块进行打散，不能够很好均匀的打散污泥块，对后期污泥烘干会造成一定的影响，降低工作效率。



     本发明主要解决的技术问题是提供一种污泥打散机，能够将大块污泥进行多次打散工序输送出细散污泥，结构简单紧凑，设计合理，为后续污泥处理提供方便。为解决上述技术问题，本发明采用的一个技术方案是：提供一种污泥打散机，包括：打散机体、旋转电机、转动轴、打散桨装置和出料输送带机，所述打散机体两侧设有污泥进料通道，所述打散机体中央设有转轴套管，所述旋转电机设于所述转轴套管底部，所述旋转电机上端连接所述转动轴，所述打散桨装置安装设置于所述转动轴上，所述转动轴上至少设置有两个打散桨装置，所述打散桨装置上安装固定有水平放置的打散桨叶，所述污泥进料通道上端设有污泥进料口，所述污泥进料通道下端设有污泥出料口，所述出料输送带机设于所述污泥出料口下端。

      在本发明一个较佳实施例中，所述转动轴与所述旋转电机输出端同轴连接。所述打散机体两侧均设置有污泥进料通道，即第一污泥进料通道和第二污泥进料通道，所述第一污泥进料通道和所述第二污泥进料通道相对所述转轴套管对称设置。所述转轴套管上开设有桨叶通孔，所述打散桨叶从所述桨叶通孔内导出。所述转动轴竖直设置于所述转轴套管内。所述打撒机体呈倒锥体形。

     本发明的有益效果是：本发明能够将大块污泥进行多次打散工序输送出细散污泥，结构简单紧凑，设计合理，为后续污泥处理提供方便。

污泥打散机，其特征在于，包括：打散机体、旋转电机、转动轴、打散桨装置和出料输送带机，所述打散机体两侧设有污泥进料通道，所述打散机体中央设有转轴套管，所述旋转电机设于所述转轴套管底部，所述旋转电机上端连接所述转动轴，所述打散桨装置安装设置于所述转动轴上，所述转动轴上至少设置有两个打散桨装置，所述打散桨装置上安装固定有水平放置的打散桨叶，所述污泥进料通道上端设有污泥进料口，所述污泥进料通道下端设有污泥出料口，所述出料输送带机设于所述污泥出料口下端。根据权利要求1所述的污泥打散机，其特征在于，所述转动轴与所述旋转电机输出端同轴连接。根据权利要求1所述的污泥打散机，其特征在于，所述打散机体两侧均设置有污泥进料通道，即第一污泥进料通道和第二污泥进料通道，所述第一污泥进料通道和所述第二污泥进料通道相对所述转轴套管对称设置。根据权利要求1所述的污泥打散机，其特征在于，所述转轴套管上开设有桨叶通孔，所述打散桨叶从所述桨叶通孔内导出根据权利要求1所述的污泥打散机，其特征在于，所述转动轴竖直设置于所述转轴套管内。根据权利要求1所述的污泥打散机，其特征在于，所述打撒机体呈倒锥体形。
